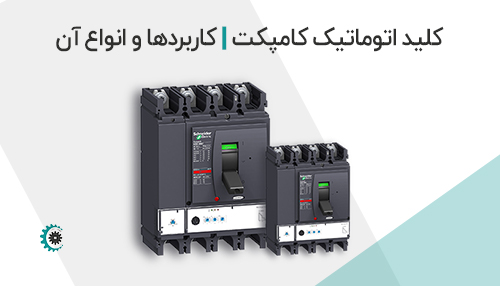

کلید اتوماتیک کامپکت | کاربردها و انواع آن

کلید اتوماتیک کامپکت یا به اختصار MCCB (مخفف Molded Case Circuit Breaker) یک قطع‌کننده مدار است که برای حفاظت از مدارهای الکتریکی در سیستم‌های قدرت استفاده می‌شود. کلمه کامپکت (Compact) در توصیف MCCB به معنای طراحی فشرده و کوچک‌تر از نسل‌های قدیمی‌تر آن است.

MCCB همانند سایر قطع‌کننده‌ها، وظیفه قطع یا وصل کردن جریان الکتریکی را در صورت وقوع خطا و نقض شرایط عملکرد مشخصی بر عهده دارد. این قطع‌کننده‌ها قابلیت قطع جریان در سطوح مختلف را دارند و می‌توانند یک جریان بالا را در حداکثر توانایی‌شان قطع کنند.

با طراحی فشرده شده، MCCB از حجم کمتری نسبت به نسل‌های قدیمی‌تر برخوردار است که این امر موجب صرفه‌جویی در فضا و نصب آسان‌تر آن شده است. همچنین، کلمه کلید کامپکت به معنای پوششی است که قسمت‌های داخلی MCCB را در بر دارد و از خطرات خارجی نظیر گرد و غبار، رطوبت و تماس اشخاص با بخش‌های برقی محافظت می‌کند.

به طور کلی، MCCB ها برای مصارف صنعتی و تجاری مناسب هستند و در سیستم‌های توزیع برق، تابلوهای قدرت، سیستم‌های روشنایی و سایر بخش‌های برقی استفاده می‌شوند.

ساختار و عملکرد کلید اتوماتیک کامپکت

همانطور که اشاره شد کلید اتوماتیک کامپکت یک قطع کننده مدار است که در سیستم‌های توزیع برق به منظور حفاظت از مدارها و تجهیزات مورد استفاده قرار می‌گیرد. در ادامه، ساختار و عملکرد این کلید اتوماتیک را برای شما تشریح خواهیم کرد.

ساختار

کلید اتوماتیک کامپکت دارای ساختاری پیچیده و فشرده است. این شامل قسمت‌های مختلفی مانند پوشش بالایی، بدنه، مکانیزم قطع و وصل و واحد حفاظت است. پوشش بالایی معمولاً از جنس موادی مانند پلاستیک یا فایبرگلاس ساخته شده است و برای جلوگیری از تماس دست‌ها با بخش‌های برقی استفاده می‌شود. بدنه کلید اتوماتیک کامپکت از جنس فلزی مقاوم ساخته شده است و دارای اتصالات برقی است.

عملکرد

عملکرد این کلید نیز براساس سیستم قطع و وصل قوی و قابل اطمینان است. وقتی جریان در مدار بیش از حد مجاز تعیین شده شدت می‌گیرد، کلید کامپکت فوراً به صورت خودکار عمل کرده و مدار را قطع می‌کند.

کلید اتوماتیک کامپکت دارای ویژگی‌های حفاظتی متعددی است که می‌تواند شامل حفاظت در برابر جریان بیش از حد بار الکتریکی، حفاظت در برابر نشتی جریان و حرارت اضافی باشد. علاوه بر موارد گفته شده، برخی از این کلیدها قابلیت تنظیم جریان قطع و وصل را دارند تا بتوانند به صورت سفارشی با نیازهای خاص کاربران مورد استفاده قرار گیرند.

علاوه بر حفاظت، MCCB همچنین دارای وظایف دیگری مانند اتصال و قطع تجهیزات و مدارها در شبکه‌های برق است. با استفاده از کلید اتوماتیک کامپکت ، می‌توان تجهیزات را به راحتی قطع و وصل کرد و در مواقع ضروری از بودن برق اطمینان حاصل کرد.

اجزای کلید اتوماتیک کامپکت

کلید اتوماتیک کامپکت (MCCB) از اجزای مختلفی تشکیل شده است که هر کدام وظیفه‌ای خاص در عملکرد کلید را دارند. اجزای اصلی آن عبارتند از:

• بدنه: بدنه کلید اتوماتیک کامپکت از مواد مقاوم و عایق‌های مناسب تشکیل شده است. این بدنه معمولاً از فلزاتی مانند فولاد یا آلومینیوم ساخته می‌شود و به عنوان یک محفظه نگهدارنده برای سایر اجزا عمل می‌کند.
• مکانیسم قفل: مکانیسم قفل در کلید اتوماتیک کامپکت وظیفه قفل کردن و عمل نمودن سیستم قطع و وصل را برعهده دارد. این مکانیسم از قفل‌های مختلفی تشکیل شده است. هنگامی که کلید در حالت قطع یا وصل است، جریان را به صورت قابل قبول منتقل می‌کند و خطر بروز تخلیه الکتریکی ناگهانی را تا حد زیادی کاهش می‌دهد.
• سنسور حرارتی: این سنسور در کلید اتوماتیک کامپکت نصب شده است و در صورت افزایش بیش از حد دما، به صورت خودکار جریان را قطع می‌کند تا از بروز حالت‌های نامطلوبی مانند آتش سوزی و خطرات مرتبط با آن جلوگیری شود.
• سیستم اطفاء قوس الکتریکی: این سیستم در صورت قطع یا وصل کردن جریان الکتریکی، از ایجاد قوس الکتریکی جلوگیری می‌کند.

مزایای استفاده از کلید اتوماتیک کامپکت (MCCB)

کلید اتوماتیک کامپکت با قابلیت تحمل جریان‌های بالا و عملکرد قابل اعتماد، مزایای فراوانی را در اختیار کاربران خود قرار می‌دهد. در ادامه به طور جامع به مزایای استفاده از کلید اتوماتیک کامپکت می‌پردازیم.

• حفاظت قوی: کلید اتوماتیک کامپکت در صورت وقوع خطا و افزایش ناگهانی جریان، قادر به قطع وصل سریع جریان هستند و سیستم را از خطر آسیب و خسارت جدی نجات می‌دهند.
• قابلیت تنظیم جریان: کلید اتوماتیک کامپکت امکان تنظیم جریان شکست را فراهم می‌کند. با توجه به نیازهای سیستم، می‌توان جریان مورد نظر برای حفاظت تنظیم کرده و در صورت تجاوز به آن، کلید به طور خودکار عمل می‌کند و جریان را قطع می‌کند. این قابلیت به کاربر امکان می‌دهد تا جریان حافظتی را با دقت بیشتری تنظیم کند.
• عملکرد قابل اعتماد: کلیدهای اتوماتیک کامپکت با طراحی مناسب، برای عملکرد قابل اعتماد و پایدار شناخته می‌شوند. آن‌ها می‌توانند در شرایط سخت و محیط‌های صنعتی عمل کنند، از جمله اثرات شوک، لرزش و شرایط محیطی نامساعد. این ویژگی باعث می‌شود که کلیدهای MCCB برای برنامه‌های صنعتی و تجاری ایده‌آل باشند.
• سفارشی‌سازی متنوع: کلیدهای اتوماتیک کامپکت قابلیت سفارشی‌سازی بسیار زیادی دارند. شما می‌توانید بر اساس نیازهای خاص خود، از جمله جریان محدود کننده، ظرفیت برقی، ویژگی‌های حفاظتی و غیره، این کلیدها را سفارشی سازی کنید.
• سهولت در نصب: نصب کلیدهای اتوماتیک کامپکت اغلب بسیار ساده است. ابتدا باید کلید را به صورت صحیح در پنل برق یا بستر مناسب قرار داد. سپس با استفاده از پیچ‌ها یا مهره‌ها کلید را بسته به نیازهای قطعه وصل کنید. در نهایت، باید اتصالات برقی را به نقاط مشخص شده در کلید متصل کنید.
• سهولت در نگهداری: نگهداری کلید اتوماتیک کامپکت (MCCB) نیز بسیار آسان است. باید دائماً کلید را بررسی و تمیز کنید تا از هر گونه خاک، گرد و غبار یا خراش دستگاه جلوگیری شود. همچنین، باید بررسی کنید که آیا کلید در حالت سالم و عملکرد صحیح قرار دارد و هیچ خرابی یا کاهش عملکردی وجود نداشته باشد. در صورت لزوم، می‌توانید با تهیه قطعات یدکی مورد نیاز و تعمیرات اصلاحی، کلید را به روز رسانی کنید.

معایب و محدودیت های کلید اتوماتیک کامپکت چیست؟

در بالا با مزایای کلید اتوماتیک کامپکت آشنا شدید، اما کلید اتوماتیک کامپکت دارای معایب مخصوص به خود هستند که در ادامه به برخی از مهمترین معایب کلید اتوماتیک کامپکت اشاره شده است.

1. MCCBها به طور کلی گرون‌تر از مینیاتوریزها (MCB) هستند. این هزینه بالاتر می‌تواند در پروژه‌های بزرگی که نیاز به استفاده از تعداد زیادی MCCB است، مسئله‌ای مهم باشد.
2. MCCBها نسبت به MCBها بزرگتر و سنگین‌تر هستند، بنابراین برای مکان‌های محدود فضایی یا اندازه‌های کوچک مناسب نیستند.
3. نصب و تنظیم MCCBها معمولا نیازمند دانش تخصصی بیشتری است. به دلیل پیکربندی پیچیده‌تر آن‌ها، اشتباه در تنظیمات می‌تواند به مشکلات جدی منجر شود.
4. MCCBها نیازمند تعمیر و نگهداری دوره‌ای هستند تا عملکرد صحیح خود را حفظ کنند. این موارد نیاز به زمان و هزینه دارند.
5. MCCBها در برابر برخی از شرایط محیطی خاص نیازمند حفاظت هستند. برای محافظت از آن‌ها در برابر گرد و غبار، رطوبت، و شرایط محیطی دیگر باید تدابیر احتیاطی اتخاذ شود.
6. MCCBها معمولاً دارای محدودیت‌هایی در محدوده جریان محافظتی خود هستند. این معنی می‌دهد که نمی‌توانند جریان‌های بسیار کم یا بسیار بالا را به صورت دقیق محافظت کنند.

در هنگام خرید کلید اتوماتیک کامپکت باید به چه نکاتی توجه کرد؟

اگر قصد خرید کلید اتوماتیک کامپکت را دارید، باید با نکات مهم قبل از خرید این کلیدها نیز آشنا شوید. از جمله مهمترین نکات در هنگام خرید کلید اتوماتیک کامپکت می‌توان به مواردی مانند زیر اشاره کرد:

جریان محافظتی (Current Rating)

باید جریان محافظتی مدنظر خود را بر اساس نیاز برنامه تعیین کنید. این مقدار باید بتواند جریان بار و شروع موتورها را تحت پوشش گرفته و در عین حال سیستم را از جریان‌های اضافی و اتصال‌های کوتاه محافظت کند.

ولتاژ موتور یا بار

از تطابق کلید ولتاژ با ولتاژ موتور یا بار مطلع شوید تا از سازگاری صحیح اطمینان حاصل کنید.

دامنه دمایی محیط

MCCB باید برای دماهای محیطی مشخصی مناسب باشد. مطمئن شوید که MCCB توانایی عملکرد در دماهای مورد انتظار را دارد.

استانداردها و مقررات

اطمینان حاصل کنید که MCCB با استانداردها و مقررات محلی و صنعتی سازگار است.

تنظیمات و ویژگی‌های خاص

برخی MCCBها ویژگی‌های خاصی مثل قابلیت تنظیم جریان محافظتی، قابلیت اتصال از دور، نمایشگرهای دیجیتال و … دارند. اطمینان حاصل کنید که ویژگی‌های مورد نیاز شما در MCCB وجود دارد.

برند تولید کننده

انتخاب یک برند معتبر و تولید کننده از اهمیت زیادی برخوردار است. برندهای معتبر معمولا محصولات با کیفیت و اطلاعات فنی کامل ارائه می‌دهند. برندهای معتبر خدمات پس از فروش خوبی هم ارائه می‌دهند، حتما از خدمات پس از فروش و تعمیرات موجود برای MCCB از تولید کننده یا تامین ‌کننده مطلع شوید. تعمیرات و نگهداری منظم از اهمیت بالایی برخوردارند.

نکات فنی و نحوه نصب کلید اتوماتیک کامپکت:

• ابتدا قبل از نصب، از مطابقت کلید کامپکت با نیازهای سیستم و مشخصات فنی اطمینان حاصل کنید.
• فاصله کافی برای نصب و خدمات پیرامون کلید را بررسی کنید.
• قبل از هر چیز، در منطقه کاری خود مطمئن شوید که توانایی انجام کارهای الکتریکی را دارید.
• همواره از لوازم و متریال‌های اصلی و استاندارد برای نصب استفاده کنید و دستورالعمل شرکت سازنده را دنبال کنید.
• کلید را با محافظت از خطرات محیطی نصب کنید، مثلاً از ورود آب یا گرد و غبار جلوگیری کنید.
• اتصالات کابل‌ها را به طور صحیح و محکم انجام دهید و مراقب باشید که کابل‌ها در هنگام نصب خم نشوند.
• قبل از اعمال هرگونه تغییرات یا تعمیرات، از قطع برق و قطع اتصال کلید اطمینان حاصل کنید.
• پس از نصب، تست‌های عملکردی را انجام دهید تا مطمئن شوید کلید به درستی عمل می‌کند و قادر به حفاظت از سیستم است.
• در صورت بروز هرگونه خطا یا مشکل در کلید، به یک تکنسین مجرب این حوزه مراجعه کنید.

در نهایت، تمامی نکات فنی و روش‌های نصب کلید اتوماتیک کامپکت را به طور کامل و دقیق دنبال کنید تا این دستگاه عملکرد بهینه و ایمنی سیستم الکتریکی را برای شما تضمین کند.

رتبه بندی کلید اتوماتیک کامپکت طبق IEC 60947-2

استاندارد IEC 60947-2 توسط کمیته بین‌المللی الکتروتکنیک (IEC) تعیین شده است و برای رتبه بندی و تعیین خصوصیات عملکردی و حفاظتی کلیدهای اتوماتیک کامپکت (MCCB) استفاده می‌شود. این استاندارد مجموعه‌ای از مقررات و معیارها را تعیین می‌کند که برای اطمینان از عملکرد مناسب و ایمنی کلیدهای MCCB لازم است رعایت شود.

به طور کلی، رتبه بندی MCCB طبق IEC 60947-2 شامل موارد زیر است:

• حجم جریان نامی (Rated Current): این رتبه بندی نشان می‌دهد که هر MCCB قادر است چه حجمی از جریان را به طور پایدار تحمل کند و در مدارهایی با جریان‌های مختلف استفاده می‌شود.
• قدرت قطع (Breaking Capacity): این رتبه بندی نشان می‌دهد که MCCB قادر است در شرایط خاصی، مانند حالت قطع کامل، جریان را به طور ایمن قطع کند. قدرت قطع عموماً در واحد کیلو آمپر (kA) اندازه گیری می‌شود.
• قابلیت تحمل بارکشی حرارتی (Thermal Withstand): این رتبه بندی نشان می‌دهد که MCCB قادر است در مقابل بارکشی حرارتی ناشی از جریان بالا و استفاده مداوم در مدار، عملکرد صحیح خود را حفظ کند.
• قابلیت تحمل بارکشی الکتریکی (Electrical Withstand): این رتبه بندی نشان می‌دهد که MCCB قادر است در شرایط الکتریکی مختلف، عملکرد صحیح خود را حفظ کند.
• کاربری مفید (Endurance): این رتبه بندی نشان می‌دهد که MCCB قادر است در شرایط عملیاتی مداوم، به صورت قابل اعتماد و بدون مشکل، عمل کند.

این فقط یک خلاصه از رتبه بندی MCCB طبق IEC 60947-2 است و جزئیات بیشتر در این استاندارد به راحتی قابل یافتن است.

کلید اتوماتیک کامپکت نوع تریپ الکترومغناطیسی

کلید اتوماتیک کامپکت الکترومغناطیسی (MCCB) یک تریپ الکترومغناطیسی است که در سیستم‌های توزیع قدرت استفاده می‌شود. این نوع تریپ برای حفاظت از شبکه برق در برابر اضافه بار، اتصال کوتاه و سایر خطرات الکتریکی طراحی شده است.

تریپ الکترومغناطیسی در MCCB با استفاده از نیروی مغناطیسی تولید شده توسط جریان الکتریکی در مدار کار می‌کند. وقتی جریان الکتریکی در مدار بیش از حد تعیین شده برای MCCB می‌رود، نیروی مغناطیسی سیم‌هایی که در دستگاه وجود دارند را تحریک می‌کند. این نیرو به عنوان واکنش به تغییر جریان الکتریکی عمل می‌کند و سیم‌ها را به سرعت جدا می‌کند. این عمل باعث قطع شدن جریان الکتریکی در مدار می‌شود و شبکه را از خطرات احتمالی حفظ می‌کند.

تریپ الکترومغناطیسی در MCCB برای حمایت از تجهیزات الکتریکی، جلوگیری از آتش‌سوزی ناشی از اتصال کوتاه و ایجاد شرایط ایمنی در سیستم‌های پرقدرت مورد استفاده قرار می‌گیرد. با عملکرد تریپ الکترومغناطیسی، MCCB قادر به شناسایی سریع تغییرات جریان الکتریکی است.

به علاوه، با استفاده از تریپ الکترومغناطیسی در کلید اتوماتیک کامپکت، می‌توان برای انجام تعمیر و نگهداری سیستم برق به راحتی جریان الکتریکی را قطع کرد. این ویژگی می‌تواند در صنایع و سیستم‌هایی که نیاز به تعمیرات مرتب دارند، بسیار مفید باشد.

کلید اتوماتیک کامپکت نوع تریپ الکترونیکی

تریپ الکترونیکی در کلید اتوماتیک کامپکت (MCCB) یک ویژگی مهم است که به آن اجازه می‌دهد تا برای حفاظت از سیستم‌های الکتریکی در برابر شرایط نامطلوب و خطرات مختلف عمل کند.

تریپ الکترونیکی به عنوان یک سیستم حساس به جریان فعلی درون MCCB عمل می‌کند. وقتی جریان خارج از محدوده مشخص شده توسط تنظیمات MCCB قرار می‌گیرد، تریپ الکترونیکی باعث قطع طولانی مدت برق می‌شود. تریپ الکترونیکی همچنین مزایای زیر را به MCCB اضافه می‌کند:

• حفاظت دقیق: تریپ الکترونیکی قادر است به طور دقیق جریان‌های نامطلوب را تشخیص دهد و عملکرد MCCB را بلافاصله متوقف کند. این به معنای حفاظت بهتر و کاهش خطرات برای تجهیزات و سیستم‌های الکتریکی است.
• سرعت عمل بهتر: با فعال شدن تریپ الکترونیکی، قطع برق در کوتاه مدت انجام می‌شود. این سرعت عمل به معنای کاهش زمان تاخیر و حفاظت سریع‌تر در برابر هرگونه خطر جدی است.
• پایداری حرارتی: تریپ الکترونیکی به صورت دیجیتال عمل می‌کند و نیاز به تنظیم مجدد و تغییرات در صفحه نمایش MCCB را کاهش می‌دهد. این مسئله منجر به پایداری در دمای عملکرد MCCB می‌شود.

نتیجه گیری

کلید اتوماتیک کامپکت (MCCB) یک دستگاه حفاظتی برق است که در سیستم‌های توزیع برق استفاده می شود. این کلید به منظور حفاظت از تجهیزات الکتریکی در برابر جریان های بیش از حد و نقص در شبکه‌های برق طراحی شده است. زمانی که جریان در یک مدار به سطح بیش از حد خود برسد، MCCB عملکرد خود را آغاز می‌کند و جریان را قطع می‌کند. این عملکرد حفاظتی جلوگیری از آسیب به تجهیزات الکتریکی و خطرات حاصل از جریان‌های بیش از حد را فراهم می‌سازد.

کلید اتوماتیک کامپکت به دلیل ویژگی‌های منحصر به فرد خود مورد توجه زیادی قرار گرفته است. این کلیدها عموماً دارای قابلیت تنظیم جریان حد نصاب (استثنائات) و قابلیت قطع بار به صورت دستی هستند. همچنین، آنها معمولاً دارای سیستم‌های حفاظتی اضافی مانند حفاظت در برابر تغییرات دما و حفاظت در برابر شوک الکتریکی نیز هستند.
