در دهه‌های اخیر، پیشرفت‌های چشمگیر در حوزه فناوری سنسورها، به ویژه سنسورهای التراسونیک، باعث شده است که این تکنولوژی به عنوان یکی از ابزارهای حیاتی در مختلف صنایع شناخته شود. سنسور التراسونیک به وسیله امواج صوتی با فرکانس بالا (حدود 20 کیلوهرتز) عمل می‌کند و قابلیت اندازه‌گیری فواصل و اجسام در محیط را با دقت بالا فراهم می‌کند. این تکنولوژی نه تنها در زمینه‌های پزشکی و تشخیص تصاویر پزشکی بلکه در اتوماسیون صنعتی، خودروسازی، امنیت و حتی در رباتیک به کار می‌رود. در این مقاله به بررسی اصول کارکرد و کاربردهای گسترده‌ای که سنسورهای التراسونیک دارند، می‌پردازیم.

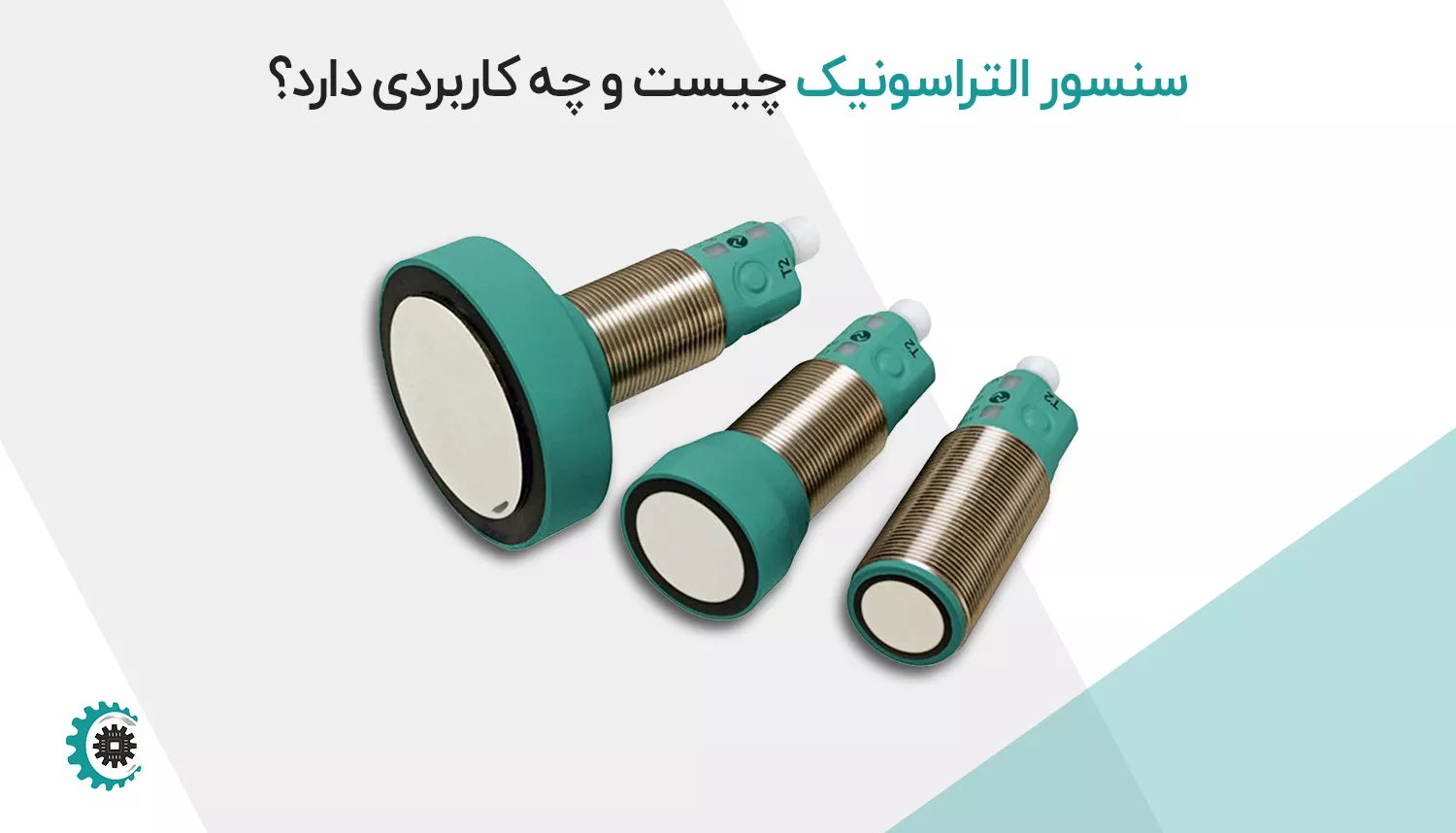

سنسور التراسونیک چیست؟
سنسورهای التراسونیک، از امواج صوتی با فرکانس بالا (بیشتر از حدود 20 کیلوهرتز) برای اندازه‌گیری فواصل، شناسایی اجسام و ایجاد تصویر از محیط استفاده می‌کنند. این سنسورها بر اساس اصول فیزیک صوت، به ویژه پراکندگی امواج صوتی در محیط، عمل می‌کنند.
در یک سنسور التراسونیک، معمولاً یک تراشه یا تراشه‌هایی شامل ترنسیورها (مبدل‌های امواج صوتی به الکتریکی) و سنسورهای دریافت‌کننده‌ای که امواج صوتی را دریافت می‌کنند، استفاده می‌شود. زمانی که امواج صوتی به سطح اجسام یا سطح محیط می‌رسند، توسط سنسور دریافت شده و اطلاعات مربوط به زمان بازتاب این امواج به سیستم فرستاده می‌شود. با تحلیل زمان بازتاب و فراهم آوردن تصویر فضایی، سنسور التراسونیک می‌تواند اطلاعات مفیدی از محیط را فراهم کند.
سنسور التراسونیک از چه اجزایی تشکیل شده است؟
سنسورهای التراسونیک معمولاً از چند اجزا اصلی تشکیل شده‌اند. این اجزا به صورت کلی شامل موارد زیر می‌شوند:
- ترنسیورها (Transducers): این اجزا برای تبدیل امواج صوتی به سیگنال الکتریکی و بالعکس، یعنی ترنسدوسر، استفاده می‌شوند. ترنسیورها امواج صوتی را به سیگنال‌های الکتریکی تبدیل کرده و سیگنال‌های الکتریکی را به امواج صوتی تبدیل می‌کنند.
- سنسورهای دریافت‌کننده (Receivers): این سنسورها برای دریافت امواج صوتی بازتابی که از محیط یا اجسام برمی‌گردند، به کار می‌روند. اطلاعات به دست آمده از این امواج صوتی به تحلیل زمان بازتاب کمک می‌کنند تا فاصله و خصوصیات اجسام مشخص شوند.
- الکترونیک تحلیل داده (Data Analysis Electronics): اطلاعات الکتریکی که از ترنسیورها و سنسورهای دریافت‌کننده‌ها به دست می‌آید، نیاز به پردازش دیجیتال دارد. الکترونیک تحلیل داده به تجزیه و تحلیل سیگنال‌های الکتریکی و تولید تصویر یا اطلاعات دقیق از محیط کمک می‌کند.
- سیستم کنترل (Control System): برخی از سنسورهای التراسونیک دارای سیستم کنترل هستند که عملکرد و ویژگی‌های سنسور را مدیریت می‌کنند. این سیستم می‌تواند شامل الگوریتم‌های خاص برای بهبود دقت و عملکرد سنسور باشد.
- مبدل (Transducer): مبدل‌ها در سنسورهای التراسونیک وظیفه تبدیل انرژی میان امواج صوتی و سیگنال الکتریکی را دارند. مبدل‌ها در دو نوع ارسال (تبدیل انرژی الکتریکی به امواج صوتی) و دریافت (تبدیل امواج صوتی به انرژی الکتریکی) وجود دارند.
- نوسانگر (Oscillator): نوسانگرها برای تولید امواج صوتی در سنسورهای التراسونیک مورد استفاده قرار می‌گیرند. این امواج صوتی به محیط فرستاده می‌شوند و پس از بازتاب از اجسام یا سطح محیط، توسط سنسورهای دریافت‌کننده آنالیز می‌شوند.
- مدار ماشه (Timing Circuit): این مدارها برای کنترل زمانی که امواج صوتی از مبدل ارسال می‌شوند و زمان بازتاب آنها را اندازه‌گیری می‌کنند. اطلاعات زمانی به تحلیل دقیق ترازونومتریک (ترازونومتری) کمک می‌کند.
- مدار گیرنده (Receiver Circuit): این مدارها سیگنال‌های الکتریکی از سنسورهای دریافت‌کننده را تقویت و پردازش می‌کنند تا اطلاعات مفیدی از امواج صوتی بازتابی را ارائه دهند.
- مدار اندازه‌گیری زمان (Time Measurement Circuit): این مدارها زمانی که امواج صوتی فرستاده می‌شوند و زمان بازتاب آنها اندازه‌گیری می‌شود، را اندازه‌گیری و اطلاعات زمانی را به مدارهای تحلیل داده می‌فرستند.
- میکروکنترلر/پردازنده: ماین قسمت از سنسور به تحلیل و پردازش داده‌ها می‌پردازد. میکروکنترلر یا پردازنده، اطلاعات الکتریکی که از سنسورها جمع‌آوری می‌شوند را تحلیل کرده و می‌تواند وظایف مختلفی از جمله کنترل واحدها، تصمیم‌گیری بر اساس اطلاعات دریافتی و ارتباط با سایر سیستم‌ها را انجام دهد.
کاربردهای سنسور التراسونیک در صنایع مختلف
سنسورهای التراسونیک به دلیل دقت بالا، قابلیت اندازه‌گیری در فواصل بزرگ و قابلیت عمل در شرایط مختلف، در صنایع مختلف کاربردهای گسترده‌ای دارند. در زیر به برخی از کاربردهای این سنسورها در صنایع مختلف اشاره شده است:
- صنعت خودروسازی: در این صنعت، سنسورهای التراسونیک برای کنترل کیفیت جوش و تشخیص خرابی‌های مختلف در قطعات فلزی استفاده می‌شوند. همچنین، در سیستم‌های پارکینگ هوشمند و سیستم‌های راهنمایی خودروها نیز از این سنسورها استفاده می‌شود.
- پزشکی: در دستگاه‌های تصویربرداری پزشکی مانند سونوگرافی، سنسورهای التراسونیک برای تصویربرداری از داخل بدن انسان استفاده می‌شوند. همچنین، در تجهیزات دندانپزشکی و اندازه‌گیری فشار خون نیز از این سنسورها استفاده می‌شود.
- اتوماسیون صنعتی: در صنعت اتوماسیون، سنسورهای التراسونیک جهت تشخیص حضور و اندازه‌گیری فواصل در فرآیندهای تولید، جداسازی محصولات و کنترل کیفیت استفاده می‌شوند.
- امنیت: در سیستم‌های نظارتی و امنیتی، برای تشخیص حرکت، نفوذ و امور نظارتی در محیط‌های باز و بسته استفاده می‌شوند.
- ساختمان و سازه‌ها: در بازرسی و نظارت ساختمان‌ها و سازه‌ها، برای تشخیص نشتی‌ها، خرابی‌های ساختمانی، و ارزیابی سلامت سازه‌ها مورد استفاده قرار می‌گیرند.
- صنعت نفت و گاز: در صنعت نفت و گاز، برای کنترل لوله‌ها، تشخیص نشتی‌ها و ارزیابی تجهیزات به کار می‌روند.
- رباتیک: در رباتیک، این سنسورها جهت شناسایی موانع، تعقیب اشیاء و تصویربرداری در محیط‌های پیچیده استفاده می‌شوند.
- نظامی و امور امنیتی: در کاربردهای نظامی، برای تشخیص و تعقیب اهداف، سیستم‌های رادار و تجهیزات نظامی مورد استفاده قرار می‌گیرند.
این مثال‌ها تنها بخشی از کاربردهای سنسورهای التراسونیک در صنایع مختلف هستند و گستردگی و تنوع استفاده این تکنولوژی در زمینه‌های مختلف را نشان می‌دهند.
مزایای استفاده از حسگرهای مافوق صوت (التراسونیک)
استفاده از حسگرهای مافوق صوت (التراسونیک) در مقایسه با سایر تکنولوژی‌های حسگر، مزایای متعددی دارد. در زیر به برخی از این مزایا اشاره شده است:
- دقت بالا: حسگرهای التراسونیک به دلیل فرکانس بالای امواج صوتی که استفاده می‌کنند، دارای دقت بسیار بالا در اندازه‌گیری فواصل و تشخیص اجسام هستند.
- قابلیت اندازه‌گیری در فواصل بزرگ: این حسگرها قابلیت اندازه‌گیری فواصل بسیار بلندتر از حسگرهای دیگر را دارند
- کاربرد در شرایط محیطی مختلف: حسگرهای التراسونیک می‌توانند در شرایط محیطی مختلف از جمله محیط‌های گرد و غبار، آب، یا حتی محیط‌های با دماهای متغیر عمل کنند.
- قابلیت تشخیص مواد مختلف: این حسگرها قابلیت تشخیص مواد با خصوصیات مختلف مانند مایعات، جامدات، یا گازها را دارند.
- سرعت بالا در اندازه‌گیری: حسگرهای التراسونیک به عنوان سنسورهای فعال، قابلیت ارسال و دریافت امواج با سرعت بالا را دارند که در برخی از کاربردها مانند اتوماسیون صنعتی و کنترل فرآیندها بسیار مهم است.
- تأثیر کم از عوامل محیطی: حسگرهای التراسونیک به دلیل فرکانس بالا و قابلیت انتخاب فرکانس مورد استفاده، تأثیر کمتری از عوامل محیطی نظیر صداهای محیطی یا نور دارند که در تداخل با عملکرد آنها تأثیرگذار باشد.
- مصرف انرژی کم: در مقایسه با برخی حسگرهای دیگر، حسگرهای التراسونیک به مصرف انرژی کمتری نیاز دارند که این ویژگی در برنامه‌هایی که از منابع محدود انرژی استفاده می‌کنند، حائز اهمیت است.
المان های مهم در انتخاب سنسور التراسونیک
انتخاب سنسور التراسونیک برای یک کاربرد خاص نیاز به دقت و مطالعه دقیق دارد. المان‌های مهم در انتخاب سنسور التراسونیک شامل موارد زیر هستند.
- فرکانس کاری سنسور: فرکانس مهمترین عامل در انتخاب سنسور است. برخی از سنسورهای التراسونیک بر روی فرکانس‌های خاص عمل می‌کنند و بسته به کاربرد مورد نظر، انتخاب فرکانس صحیح حیاتی است. برای مثال، در کاربردهای پزشکی ممکن است نیاز به فرکانس‌های بالاتر باشد.
- فاصله اندازه‌گیری: انتخاب سنسور با قابلیت اندازه‌گیری فاصله مورد نظر از اهمیت زیادی برخوردار است. برخی از سنسورها قابلیت اندازه‌گیری فواصل بسیار بلندتر را دارا هستند.
- دقت و رزولوشن: دقت در اندازه‌گیری و رزولوشن سنسور تأثیر زیادی بر دقت کلی سیستم دارد. برخی از کاربردها ممکن است نیاز به دقت بسیار بالا داشته باشند.
- سرعت پاسخ: سرعت پاسخ سنسور به امواج صوتی مهم است، به خصوص در کاربردهایی که نیاز به پاسخ سریع دارند مانند کنترل فرآیندها.
- قابلیت کار در شرایط محیطی خاص: اگر کاربرد در شرایط محیطی خاصی مثل محیط‌های گرد و غبار، آب یا دماهای بالا است، باید سنسور مناسب با مشخصات مقاومتی به این شرایط انتخاب شود.
- مصرف انرژی: مصرف انرژی مهم است، به ویژه اگر سیستم از منابع محدود انرژی استفاده می‌کند. سنسورهای با مصرف انرژی پایین به افزایش عمر باتری کمک می‌کنند.
- قیمت: هزینه سنسور و ایستادگی مالی پروژه نیز نکته‌ای مهم در انتخاب است. باید تعادلی بین کیفیت و قیمت پیدا شود.
- اندازه و وزن: در برخی از کاربردها، اندازه و وزن سنسور نیز مهم است.
انواع سنسور التراسونیک
سنسورهای التراسونیک در بازار به اشکال و اندازه‌های مختلف موجود هستند و بر اساس کاربردها و خصوصیات فنی متفاوتی طراحی شده‌اند. در زیر، به برخی از انواع سنسورهای التراسونیک اشاره می‌شود:
- سنسور اندازه‌گیری فاصله (Distance Measurement Sensor): این نوع سنسورها برای اندازه‌گیری فواصل به صورت دقیق از امواج صوتی استفاده می‌کنند. غالباً دارای قابلیت اندازه‌گیری فواصل بین چند سانتیمتر تا چند متر هستند. این سنسورها در رباتیک، خودروهای هوشمند و سیستم‌های کنترلی استفاده می‌شوند.
- سنسور تصویربرداری (Imaging Sensor): این سنسورها بر اساس امواج صوتی، تصاویر دقیقی از محیط اطراف را ایجاد می‌کنند. در پزشکی، این سنسورها برای تصویربرداری از داخل بدن انسان، به عنوان مثال در سونوگرافی، استفاده می‌شوند.
- سنسور حضور و حرکت (Presence and Motion Sensor): این سنسورها برای تشخیص حضور اشیاء یا حرکت در محدوده خاصی استفاده می‌شوند. در سیستم‌های امنیتی، سیستم‌های خودروهای هوشمند و در خطوط تولید، ممکن است از این نوع سنسورها استفاده شود.
- سنسور تشخیص نشتی (Leak Detection Sensor): این سنسورها برای تشخیص نشتی مایعات یا گازها در محیط‌های مختلف استفاده می‌شوند. در صنایع نفت و گاز، صنعت شیمیایی و سیستم‌های امنیتی این سنسورها مورد استفاده قرار می‌گیرند.
- سنسور بازتاب سطوح (Surface Reflectance Sensor): این سنسورها بر اساس بازتاب امواج صوتی از سطوح مختلف، مانند انواع مواد و محیط‌ها، به تحلیل و شناسایی اجسام مورد استفاده قرار می‌گیرند. این نوع سنسورها در کنترل کیفیت، آزمایش مواد و اندازه‌گیری خصوصیات سطوح مورد استفاده قرار می‌گیرند.
- سنسور تعقیب (Tracking Sensor): این سنسورها برای تعقیب حرکت یا موقعیت اشیاء یا افراد در محیط استفاده می‌شوند. در رباتیک، اتوماسیون صنعتی و حوزه نظامی از این سنسورها استفاده می‌شود.
- سنسور ضدنفوذ (Intrusion Sensor): این سنسورها برای تشخیص نفوذ افراد یا اشیاء به مناطق خاص استفاده می‌شوند، به عنوان مثال در سیستم‌های امنیتی.
هر یک از این انواع سنسورها خصوصیات خاص و مزایا و محدودیت‌های خود را دارند و انتخاب مناسبی بستگی به نیازها و متغیرهای خاص هر کاربرد دارد.
جمع بندی
سنسورهای التراسونیک با استفاده از امواج صوتی با فرکانس‌های بالا، قابلیت اندازه‌گیری فواصل، تشخیص حضور، تصویربرداری، تشخیص نشتی و تشخیص حرکت را فراهم می‌کنند. این سنسورها از اجزا متنوعی از جمله مبدل، نوسانگر، مدارهای ماشه و گیرنده، مدار اندازه‌گیری زمان و میکروکنترلر بهره می‌برند. در انتخاب سنسور مناسب، عواملی نظیر فرکانس کاری، دقت، سرعت پاسخ و قابلیت کار در شرایط محیطی مختلف بسیار حائز اهمیت هستند. با توجه به ویژگی‌های دقیق و تنوع کاربردهای آنها، سنسورهای التراسونیک به عنوان یک تکنولوژی پرکاربرد در اتوماسیون صنعتی، پزشکی، امنیت، خودروسازی و سایر صنایع به کار می‌روند.
